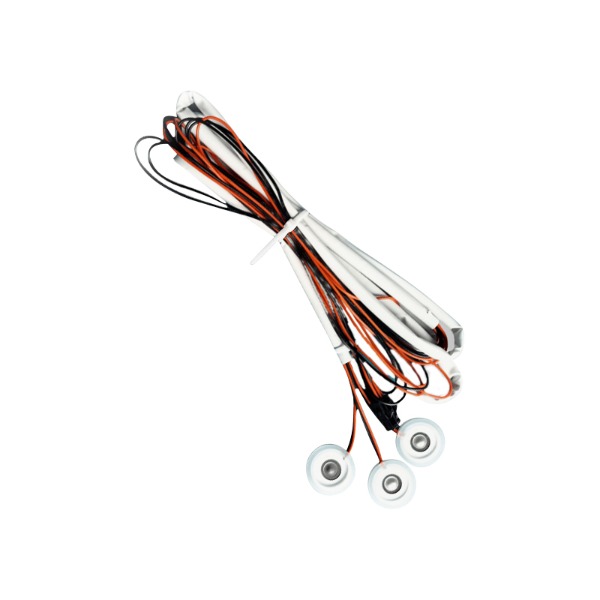

মেডিকেল পাইজোইলেকট্রিক সিরামিক ডিস্ক সম্পর্কে আপনার যা জানা দরকার

মেডিকেল পাইজোইলেকট্রিক সিরামিক ডিস্ক ডায়াগনস্টিক ইমেজিং বা থেরাপিউটিক আল্ট্রাসাউন্ডের জন্য উপযুক্ত হওয়ার জন্য s-কে অবশ্যই 0.48-এর উপরে একটি বেধ-মোড ইলেক্ট্রোমেকানিক্যাল কাপলিং সহগ (kt) এবং 35 MRayl-এর নীচে অ্যাকোস্টিক প্রতিবন্ধকতা অর্জন করতে হবে। এই পরামিতিগুলি ছাড়া, ডিস্ক প্রয়োজনীয় রেজোলিউশন বা নিরাপদ টিস্যু অনুপ্রবেশ উত্পাদন করতে পারে না।

শিল্প বা ভোক্তা-গ্রেড পাইজোসেরামিকের বিপরীতে, মেডিকেল-গ্রেড ডিস্কগুলি নির্বীজন এবং দীর্ঘায়িত অপারেশনের সময় স্থিতিশীলতা নিশ্চিত করার জন্য কঠোরভাবে নিয়ন্ত্রিত অস্তরক ক্ষতি (ট্যান δ <0.02) এবং 300 ডিগ্রি সেলসিয়াসের উপরে কুরি তাপমাত্রা দ্বারা চিহ্নিত করা হয়।

মেডিকেল অ্যাপ্লিকেশনের জন্য সমালোচনামূলক উপাদান বৈশিষ্ট্য

মেডিকেল পাইজোইলেকট্রিক সিরামিক ডিস্কগুলি সাধারণত পরিবর্তিত সীসা জিরকোনেট টাইটানেট (PZT) রচনাগুলি থেকে তৈরি করা হয়। নিচের সারণীটি সাধারণ চিকিৎসার ব্যবহার যেমন আল্ট্রাসাউন্ড ইমেজিং, HIFU (হাই-ইনটেনসিটি ফোকাসড আল্ট্রাসাউন্ড), এবং ফ্লো সেন্সরগুলির জন্য প্রয়োজনীয় সম্পত্তি রেঞ্জ দেখায়।

• পাইজোইলেকট্রিক চার্জ ধ্রুবক (d33): 400-600 pC/N - কম-ভোল্টেজ উত্তেজনার জন্য পর্যাপ্ত স্থানচ্যুতি নিশ্চিত করে।
• আপেক্ষিক অনুমতি (εr): 1 kHz এ 1200–1800 – মেডিক্যাল ড্রাইভার সার্কিটের সাথে বৈদ্যুতিক প্রতিবন্ধকতা মেলে।
• যান্ত্রিক গুণমান ফ্যাক্টর (Qm): 60-150 - ইমেজিং বা থেরাপির জন্য সংবেদনশীলতা (নিম্ন Qm) বনাম পাওয়ার আউটপুট (উচ্চ Qm) ভারসাম্য রাখে।
• ঘনত্ব (ρ): 7.5–7.8 g/cm³ - মানুষের টিস্যুর সাথে শাব্দিক মিলকে প্রভাবিত করে।

উদাহরণস্বরূপ, কার্ডিয়াক আল্ট্রাসাউন্ড প্রোবের জন্য ব্যবহৃত একটি ডিস্ক প্রয়োজন kt > 0.5 এবং বেধ বৈচিত্র ±2 μm কম ফেজ বিকৃতি এবং শিল্পকর্ম এড়াতে ডিস্ক ব্যাস জুড়ে.

ব্যাস-থেকে-বেধের অনুপাত এবং অনুরণিত ফ্রিকোয়েন্সি নির্বাচন

একটি মেডিকেল পাইজোইলেক্ট্রিক ডিস্কের অপারেটিং ফ্রিকোয়েন্সি তার বেধের বিপরীতভাবে সমানুপাতিক। একটি স্ট্যান্ডার্ড রেডিয়াল-মোড ডিস্কের জন্য, মৌলিক বেধ-মোড ফ্রিকোয়েন্সি f_t (MHz এ) ≈ N_t / বেধ (মিমি) , যেখানে N_t হল ফ্রিকোয়েন্সি ধ্রুবক (সাধারণত PZT-5A ধরনের উপকরণের জন্য 1900–2100 Hz·m)।

সাধারণ মেডিকেল ফ্রিকোয়েন্সি ব্যান্ড এবং সংশ্লিষ্ট ডিস্কের মাত্রা:

• 2-5 MHz (পেটের এবং প্রসূতি ইমেজিং): বেধ 0.4-1.0 মিমি, ব্যাস সাধারণত 10-25 মিমি।
• 7.5-10 MHz (ভাস্কুলার এবং ছোট অংশ): বেধ 0.2-0.28 মিমি, ব্যাস 6-12 মিমি।
• 15-20 মেগাহার্টজ (চক্ষু ও ত্বকের ইমেজিং): বেধ 0.1-0.13 মিমি, ব্যাস 3-6 মিমি।

একটি ভুল অনুপাত নির্বাচন করা জাল মোড বাড়ে. একটি মেডিকেল-গ্রেড ডিস্ক সঙ্গে পার্শ্বীয় মোড দমন করা উচিত রেডিয়াল থেকে বেধ ফ্রিকোয়েন্সি অনুপাত <0.7 প্রাথমিক বেধ অনুরণন সঙ্গে হস্তক্ষেপ এড়াতে.

অ্যাকোস্টিক ম্যাচিং এবং ব্যাকিং লেয়ার ইন্টিগ্রেশন

বেয়ার সিরামিক ডিস্কের একটি শাব্দ প্রতিবন্ধকতা ~34 MRayl, যখন মানুষের নরম টিস্যু হল ~1.5 MRayl। মেলে স্তর ছাড়া, আল্ট্রাসাউন্ড শক্তির 88% এর বেশি প্রতিফলিত হয় ডিস্ক-টিস্যু ইন্টারফেসে, ডিভাইসটিকে অকার্যকর করে।

অতএব, একটি মেডিকেল পাইজোইলেকট্রিক ডিস্ক কখনও একা ব্যবহার করা হয় না। এটি প্রয়োজন:

• এক বা দুটি মিলে যাওয়া স্তর (প্রতিটি মধ্যবর্তী প্রতিবন্ধকতা সহ, যেমন, 9-12 MRayl) সংক্রমণ দক্ষতা 80% এর উপরে বৃদ্ধি করতে।
• একটি উচ্চ-ক্ষিপ্তকরণ ব্যাকিং স্তর (অ্যাকোস্টিক ইম্পিডেন্স 15-25 MRayl, attenuation > 20 dB/cm/MHz) পিছনের বিকিরণকে স্যাঁতসেঁতে করতে এবং নাড়ির সময়কাল সংক্ষিপ্ত করতে।

উদাহরণস্বরূপ, কেন্দ্র ফ্রিকোয়েন্সিতে λ/4 পুরুত্ব সহ একটি একক ম্যাচিং স্তর যোগ করলে ব্যান্ডউইথের উন্নতি হয় 45% থেকে 72% , সরাসরি ইমেজ রেজোলিউশন বৃদ্ধি.

চিকিৎসা অবস্থার অধীনে বৈদ্যুতিক পোলিং এবং কর্মক্ষমতা স্থিতিশীলতা

হিসাবে-তৈরি সিরামিক ডিস্ক এখনও poled পর্যন্ত piezoelectric হয় না. মেডিকেল-গ্রেড ডিস্কের ডোমেন সারিবদ্ধকরণ অর্জনের জন্য 15-30 মিনিটের জন্য 100-150°C তাপমাত্রায় 2-4 kV/mm পোলিং ভোল্টেজ প্রয়োজন। অসম্পূর্ণ পোলিং এর ফলে d33 30% এর বেশি কমে যায় এবং অস্থির ফ্রিকোয়েন্সি প্রতিক্রিয়া হয়।

পোলিং করার পরে, ডিস্কগুলি তাপীয় বার্ধক্য এবং স্থিতিশীলতার মধ্য দিয়ে যায়। চিকিৎসা গ্রহণের মানদণ্ডের মধ্যে রয়েছে:

• ক্যাপাসিট্যান্স ড্রিফট <3% 500 ঘন্টা পর 37°C (শরীরের তাপমাত্রা) এবং 90% আর্দ্রতায়।
• অন্তরণ প্রতিরোধের > 10 GΩ 500 V DC-তে রোগীর-কন্টাক্ট প্রোবের মধ্যে ফুটো স্রোত রোধ করতে।
• 200 ডিগ্রি সেলসিয়াসের নিচে কোন ডিপোলারাইজেশন নেই ইথিলিন অক্সাইড বা অটোক্লেভ জীবাণুমুক্তকরণ (121°C) থেকে বাঁচতে।

থেরাপি ডিস্কে অস্তরক ক্ষতি এবং তাপ উৎপাদন

ক্রমাগত-তরঙ্গ বা উচ্চ-শুল্ক-চক্রের চিকিৎসা অ্যাপ্লিকেশনগুলির জন্য (যেমন, ফিজিওথেরাপি আল্ট্রাসাউন্ড, সার্জিক্যাল কাটা), ডিস্কটি অবশ্যই অনুরণন স্থানান্তরিত না করে তাপ নষ্ট করতে হবে। মূল মেট্রিক হল অস্তরক ক্ষতিকারক (ট্যান δ) . 1 MHz এবং 20 V/mm-এ, মেডিকেল থেরাপি ডিস্কগুলি ট্যান δ <0.015 বজায় রাখে, 1 W/cm² অ্যাকোস্টিক আউটপুটে তাপমাত্রা বৃদ্ধি <15°C এ সীমাবদ্ধ করে।

0.03 এর ট্যান δ সহ একটি ডিস্ক (স্বল্প মূল্যের শিল্প চাকতিতে সাধারণ) দ্বিগুণ তাপ উৎপন্ন করবে, যার ফলে:

• এর ফ্রিকোয়েন্সি ড্রিফট 0.5-1.2% প্রতি 10°C বৃদ্ধি , ড্রাইভিং ইলেকট্রনিক্স থেকে detuning ঘটাচ্ছে.
• বন্ধন স্তরের সাথে তাপীয় সম্প্রসারণের অমিল, যার ফলে <50 চিকিত্সা চক্রের পরে ডিলামিনেশন হয়।

অতএব, মেডিকেল থেরাপি ডিস্ক সর্বাধিক কম্পন বেগ <0.5 m/s RMS নির্দিষ্ট করে এবং প্রোব সমাবেশে ইন্টিগ্রেটেড তাপমাত্রা সেন্সর অন্তর্ভুক্ত করে।

বায়োকম্প্যাটিবিলিটি এবং এনক্যাপসুলেশন প্রয়োজনীয়তা

কাঁচা সিরামিক ডিস্ক নিজেই সীসা সামগ্রীর কারণে জৈব সামঞ্জস্যপূর্ণ নয় (সাধারণ PZT ওজন দ্বারা 60-70% সীসা ধারণ করে)। অতএব, চিকিৎসা নিয়ন্ত্রক মান (IEC 60601-2-37, FDA নির্দেশিকা) বাধ্যতামূলক encapsulation. ডিস্কটি অবশ্যই হারমেটিকভাবে সিল করা বা প্যারিলিন-সি (পুরুত্ব 5-15 μm) বা মেডিকেল-গ্রেড ইপোক্সি দিয়ে প্রলেপিত হতে হবে।

এনক্যাপসুলেশন বৈধতা অন্তর্ভুক্ত:

• ISO 10993-5 সাইটোটক্সিসিটি পরীক্ষা: এনক্যাপসুলেটেড ডিস্কের চারপাশে কোন সেল লাইসিস নেই।
• লিচযোগ্য সীসা বিশ্লেষণ: < 0.1 μg/cm²/দিন সিমুলেটেড বডি ফ্লুইডে।

সঠিক এনক্যাপসুলেশন ছাড়া, এমনকি একটি একক ডিস্ক ব্যর্থতাও অনুসন্ধানের পুনরায় শংসাপত্রের খরচ অতিক্রম করতে পারে ঘটনা প্রতি $10,000 (নিয়ন্ত্রক ফাইলিং এবং পরীক্ষা)।

মেডিকেল ইন্টিগ্রেশন আগে কর্মক্ষমতা পরীক্ষা

মেডিকেল পাইজোইলেকট্রিক ডিস্কের প্রতিটি ব্যাচকে অবশ্যই মানসম্মত বৈদ্যুতিক এবং শাব্দিক পরীক্ষায় উত্তীর্ণ হতে হবে। IEEE 176-1987 এবং IEC 60483 এর উপর ভিত্তি করে মানদণ্ড গ্রহণ/প্রত্যাখ্যান করুন:

• অনুরণনে প্রতিবন্ধকতা মাত্রা: নামমাত্র মূল্যের ±10%।
• অনুরণনে পর্যায় কোণ: > 85° (বিশুদ্ধ মোড)।
• ক্যাপাসিট্যান্স সহনশীলতা: ±5% 1 kHz, 25°C।
• বেধ বৈচিত্র্য: অ্যারের জন্য ডিস্ক পৃষ্ঠ জুড়ে ≤ ±3 μm।

একটি ডিস্ক যা এই সীমাগুলি অতিক্রম করে তা আরও টিউনিং ছাড়াই সরাসরি একটি মেডিকেল আল্ট্রাসাউন্ড ট্রান্সডুসার বা থেরাপি অ্যাপ্লিকেটারে একত্রিত করা যেতে পারে, প্রতি অনুসন্ধানে 15-20 ঘন্টা ইঞ্জিনিয়ারিং ক্রমাঙ্কন সাশ্রয় করে৷
